您是否想知道电力如何在电力系统中无缝流动？这一切都归功于 电源母线。这些重要组件有效地分配电力，确保稳定性和可靠性。但电源母线到底是什么？为什么它们在电力系统中如此重要？在这篇文章中，您将了解不同类型的母线布置及其在维护强大的电力基础设施方面的重要性。
单母线布置是电力系统中使用的最简单的类型。它仅由一根贯穿配电盘整个长度的母线组成。所有发电机、变压器和馈线都直接连接到该单母线。断路器控制每台发电机和馈线，而隔离器可以通过安全地断开部件与母线的连接来进行维护。
这种设计使事情变得简单且易于操作。它常见于小型发电站、配电盘和中型变电站，在这些地方，简单性和节省成本最为重要。
优点：
● 初始成本低：组件更少意味着前期支出更少。
● 更少的维护：更简单的布局减少了维护工作。
● 操作简单：操作员发现管理起来很简单。
缺点：
● 单点故障：母线故障会切断整个电源。
● 缺乏灵活性：任何部分的维护都需要关闭整个系统。
● 可靠性有限：不适合连续供电至关重要的情况。
这种布置适合在维护或故障期间可以接受电源中断的地方。小型变电站、农村发电站和具有备用系统的工业场所通常使用单母线设置。当预算限制超过对高可靠性的需求时，它效果很好。
例如，电力需求有限的小型制造工厂可能会使用这种布置来降低成本。然而，由于存在完全断电的风险，医院或数据中心会避免使用它。
分段使用断路器或隔离器将单个母线分成更小的部分。这种设计有助于将故障仅隔离到一个部分，从而防止整个系统关闭。如果发生故障，仅受影响的部分被断开，而母线的其余部分继续供电。这提高了整体系统的可靠性并减少了停机时间。
分段还允许在不停止整个电源的情况下对某一部分进行维护。操作员可以安全地隔离一个部分进行维修，而其他部分则继续运行。这种灵活性对于连续供电很重要的大型变电站至关重要。
此外，分段有助于更好地管理故障电流。通过在段间增加限流电抗器，降低了故障等级。这允许使用额定值较低的断路器，从而节省成本并增强保护。
好处：
● 提高可靠性：故障仅限于某一部分，避免整体断电。
● 维护灵活性：可以关闭某一部分进行维修，而不影响其他部分。
● 经济高效：只需额外增加一台断路器，降低成本。
● 更好的故障管理：限流电抗器可减少故障电流。
缺点：
● 成本稍高：额外的断路器和隔离器会增加费用。
● 复杂性：组件越多，运维越复杂。
● 隔离器限制：如果在负载下运行，使用空气隔离器代替断路器进行分段可能会引起火花。
这种布置在大型发电站和大中型变电站中很常见。它适合需要一定程度的可靠性但成本无法证明完全冗余的系统。
例如，为多个馈线提供服务的区域变电站可以使用分段来在故障或维护期间保持部分网络的运行。它很好地平衡了成本和可靠性。
在拥有多个动力装置的工业工厂中，分段可以隔离故障部分，而无需停止整个工厂。这使得生产顺利进行。
主母线和转接母线布置使用两个母线：主母线和充当辅助母线的转接母线。每个发电机或馈线可以通过总线耦合器连接到任一总线。该耦合器包括断路器和隔离开关，使操作员可以在负载条件下在总线之间切换负载。
为了将负载从主总线转移到转移总线，运营商通常：
1. 闭合总线耦合器断路器，将两条总线连接到相同电压。
2. 关闭传输总线上的隔离器。
3. 打开主总线上的隔离器。
该过程将负载转移到传输总线，从而可以在不中断供电的情况下对主总线进行维护或故障隔离。
优点：
● 供电连续性：如果主母线发生故障，整个负载可以转移到转移母线，保持电力畅通。
● 维护灵活性：操作员可以在一辆公交车上进行维修，而另一辆公交车则承载负载。
● 负载电源选项：每个负载都可以连接到任一总线，从而提高了操作灵活性。
● 降低维护成本：无需关闭整个系统即可进行测试和维护。
● 改进的继电器操作：总线电位有效支持继电器功能。
缺点：
● 初始成本较高：两条母线和额外的开关设备会增加费用。
● 系统漏洞：如果总线传输过程中发生线路故障，可能会导致车站完全关闭。
● 复杂性增加：组件越多意味着操作和维护越复杂。
这种布置适合要求高可靠性和灵活性的电力系统。您经常在以下位置找到它：
● 大型发电站。
● 具有互连网络的变电站。
● 维护或故障期间需要持续供电的设施。
例如，为关键工业负载供电的发电厂可以从这种设置中受益。它允许在不停止电源的情况下进行定期维护，从而减少停机时间和运营风险。
双母线双断路器布置为每个电路使用两个母线和两个断路器。这意味着每个电路都通过自己的一对断路器连接到两条总线。关键是任一总线都可以随时承载负载而不会中断。
此设置不需要任何特殊设备（例如总线耦合器或开关）来在总线之间传输负载。断路器本身负责切换，从而实现无缝转换。操作员可以通过打开或关闭适当的断路器，轻松地将电路从一条总线切换到另一条总线。
由于两条总线均已通电且完全运行，因此该系统具有很高的可靠性。如果其中一条母线或断路器需要维护或出现故障，另一条母线和断路器可以继续向电路供电，而不会中断。
这种布置在电力连续性至关重要的大型发电站或变电站中很常见。它在医院、数据中心或工厂等地方特别有用，在这些地方，即使是短暂的断电也可能导致严重的问题。
优点：
● 高可靠性：两条总线都带电，因此其中一条总线发生故障或维护时不会中断供电。
● 最大的灵活性：电路可以随时在总线之间切换，而无需停止电源。
● 故障隔离：一台断路器或母线的故障仅影响该电路，将影响降至最低。
● 维护方便：无需关闭系统即可维修断路器或总线。
● 无需总线耦合器：由于每个电路都有自己的断路器，因此简化了切换。
限制：
● 成本高：需要两倍数量的断路器，增加初期投资。
● 需要更多空间：双倍的断路器和母线需要更大的开关站空间。
● 更高的维护量：更多的设备意味着更多的维护和测试。
● 操作复杂：操作人员必须仔细协调断路器操作，以避免发生故障。
这种布置适合无法接受电源中断的环境。示例包括：
● 医院：生命支持和关键医疗设备需要持续供电。
● 数据中心：服务器和网络设备需要稳定、不间断的电力。
● 大型工业厂房：生产线依靠持续供电来避免代价高昂的停机。
● 核电站：安全协议要求高度可靠的配电。
● 主要发电设施：保证发电稳定、运行灵活。
例如，400 kV 开关站经常使用这种设置来保证供电可靠性。它允许对一辆公交车进行定期维护，而另一辆公交车满载。这种灵活性有助于避免代价高昂的停机并增强整体系统安全性。
一个半断路器的布置是一种巧妙的设计，主要用于大型电站。它使用三个断路器来服务两个电路。这意味着每个电路平均连接一个半断路器，因此得名。该装置由一排断路器和母线组成，这样两个电路之间共享一个中间断路器。
这种设计提高了可靠性，因为如果发生总线故障或断路器故障，电力仍然可以流经其他断路器。即使在维护或故障期间，这种布置也可以实现连续供电。母线被分成几段，每个电路连接在两个断路器之间。这样，一个断路器可以服务两个电路，与双母线双断路器布置相比，减少了所需断路器的总数。
优点：
● 高可靠性：一台断路器或母线故障不会中断整个系统。电源可以通过其他断路器重新路由。
● 节省成本：比双母线双断路器设置使用更少的断路器，从而降低初始成本。
● 灵活性：无需关闭整个系统即可添加或维护电路。
● 继电保护：母线电位可用于继电保护，提高安全性。
挑战：
● 复杂继电保护：保护方案更加复杂，因为故障可能需要断开两个断路器。
● 维护问题：在断路器维护期间，可能需要断开两个断路器，这可能会导致一条电路在单个母线和断路器上运行，如果发生故障，则存在供电中断的风险。
● 更高的维护成本：更复杂的设备和中继意味着更多的维护。
● 操作复杂性：操作员必须仔细协调断路器操作以避免故障和停电。
这种布置适合每条电路处理高功率的大型发电站。它通过减少断路器数量同时保持供电连续性来平衡可靠性和成本。它通常用于 400 kV 和 750 kV 变电站，这些变电站的电力可靠性至关重要，但存在预算限制。
例如，服务于广泛电网的大型区域电站可以使用此设置来确保容错能力，而无需双母线双断路器系统的高成本。它在可靠性和投资之间提供了实用的折衷方案。
环形干线布置通过将母线的端部连接回自身来形成环路，从而形成环形形状。这种设计意味着每个馈线从两个不同的路径获取电力。如果其中一个部分出现故障或需要维护，另一条路径会保持电力不间断。这种设置可以定位故障，因此问题只会影响故障部分，而系统的其余部分则继续顺利工作。
操作员可以隔离环的任何部分进行维修，而无需关闭整个系统。环网布置使用的断路器数量几乎与单母线系统相同，因此可以保持相对较低的成本，同时提高可靠性和灵活性。
● 改进的可靠性：每个馈线有两个电源路径意味着没有单点故障。
● 故障定位：故障只影响某一区段，最大限度减少停电。
● 无需停机即可维护：可以隔离部分进行维修，而其他部分则保持运行。
● 经济高效：使用与更简单的系统几乎相同数量的断路器。
● 操作灵活性：由于环形结构，易于切换和负载管理。
环网布置在中压和高压变电站中很受欢迎，特别是在可靠性很重要但预算有限的情况下。公用事业公司经常在城市配电网络中使用这种设计，确保在维修或故障期间保持供电。
例如，为住宅区和商业区提供服务的城市变电站可能会使用环形干线来维持持续供电。如果其中一台馈线或断路器发生故障，环路可以快速重新路由供电，从而避免停电。
然而，在添加新电路时，这种布置可能会很棘手，因为环的闭环限制了扩展选项。此外，打开断路器部分可能会暂时使其他馈线过载，因此仔细的负载管理至关重要。
网状布置是一种母线设置，其中断路器放置在由互连母线形成的网状网络中。断路器不是为每个电路设置单独的母线，而是在该网格内的节点处连接。电路从这些节点分出，共享母线。这种设计允许多条功率流路径，提高系统安全性。
例如，在控制八个电路的网状布置中，可能只需要四个断路器。这与每个电路需要更多断路器的其他设置形成鲜明对比。网格由排列成网格或格子的母线形成，断路器策略性地放置在交叉点处。
好处：
● 经济地使用断路器：与更复杂的布置（如一个半断路器系统）相比，需要更少的断路器，从而减少初始投资。
● 针对母线故障的安全性：如果母线部分发生故障，网格会在两个断路器点处打开，从而隔离故障并保护系统的其余部分。
● 故障隔离：故障仅限于受影响的部分，最大限度地减少对整体供电的干扰。
● 适用于大型变电站：非常适合必须有效控制许多电路而无需过多设备的情况。
限制：
● 缺乏切换灵活性：网状布置不提供在母线之间轻松转移负载的切换选项。
● 复杂的故障清除：清除故障通常需要断开两个断路器，这会使保护方案变得复杂。
● 有限的负载传输能力：与双总线或传输总线布置不同，网状设置无法在维护或故障期间轻松地重新路由电源。
● 复杂维护的潜力：由于相互关联的性质，维护计划需要仔细协调以避免意外中断。
网状布置通常用于处理大量电路并需要经济地使用断路器的变电站。它们提供良好的故障保护和系统安全性，而无需更多冗余系统的高成本和复杂性。
例如，具有大量馈线但空间和预算有限的变电站可能会选择网状布置来平衡成本和可靠性。它提供了一种实用的解决方案，其中完整的负载转移灵活性不太重要。
在此类变电站中，网状母线和断路器的布置可优化空间并减少设备数量，同时保持可接受的可靠性和故障隔离。运营商依靠精确的保护协调来有效地管理故障。
本文探讨了各种母线布置，包括单母线、分段母线、主转母线、双母线双断路器、一个半断路器、环网和网状布置。每种类型都具有独特的优点和挑战，可满足不同的电力系统需求。选择正确的母线布置取决于可靠性、成本和维护灵活性等因素。对于最佳的配电解决方案，请考虑 鸿茂的创新产品，这些产品旨在提高效率和可靠性，同时满足多样化的运营需求。

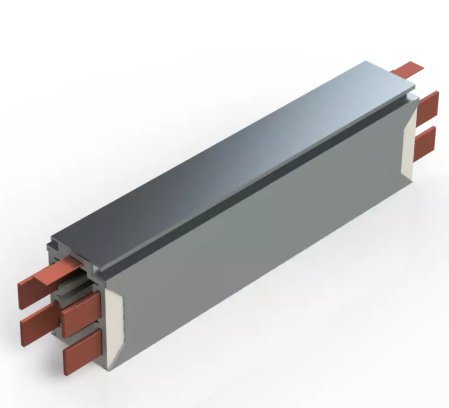

答：电源母线是电力系统中用于在配电盘、配电板、变电站或其他电气设备内导电的金属条或条。
答：电源母线通过提供多种功率流路径来增强可靠性，从而在不中断整个系统的情况下实现故障隔离和维护。
答：单母线布置具有成本效益，因为它使用的组件较少，从而降低了初始成本并简化了维护。
