您是否想知道大型电力系统如何能够如此有效地分配电力？答案通常在于 电气母线——现代电力系统的关键部件。
在本文中，我们将探讨电力母线是什么、它们如何发挥作用，以及为什么它们在从发电厂到可再生能源的系统中至关重要。您将了解它们的优点、潜在缺点以及如何选择适合您需求的母线。

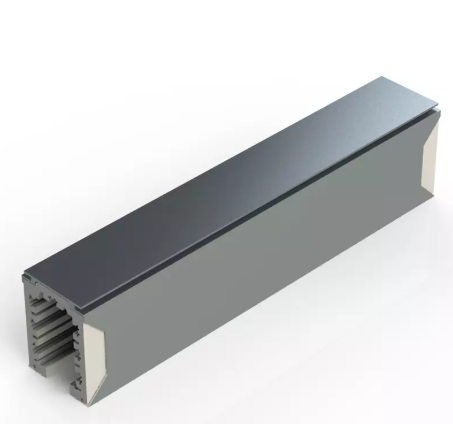

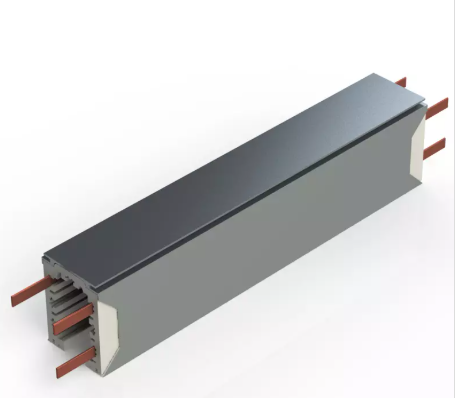

电气母线是在系统内传导电力的金属条、管或棒。它作为多个输入和输出电路的中心链路，有效地在各个组件之间分配电力。对于大型系统来说，传统布线可能会变得笨重且效率低下，而母线则不同，它提供了一种整洁且节省空间的解决方案。
母线通常由铜或铝等高导电性材料制成，以确保最小的电阻和能量损失。它们的主要功能是促进高电流系统（例如变电站、配电盘和工业机器）内安全高效的电力传输。
根据应用的不同，母线有各种形状和尺寸。它们可以是扁平的、圆形的或柔性的。最常见的类型是：
● 刚性母线（扁母线）：这些母线使用最广泛，通常是为了满足特定需求而制造的。它们提供较大的表面积以实现更好的散热。
● 圆形母线：用于需要刚性和柔性的应用。它们也是高电流应用的理想选择。
● 柔性母线：柔性母线由层压薄金属条制成，具有高导电性，可用于紧凑或不规则的配置。
电气母线的工作原理是为电流流动提供低阻抗路径。它们允许多个电源在一个点连接，并将电力有效地分配给各种设备。母线的设计确保电流沿其长度均匀流动，防止任何明显的电压骤降或能量损失。
示例：在工业机械中，母线系统可能将高压电源连接到一系列机器，确保每台机器接收正确的电源，同时最大限度地减少接线复杂性。
电气母线是配电系统不可或缺的一部分，特别是在变电站、开关设备和配电盘中。它们有效地在各个电路之间分配电力，提供连接的中心点。
● 变电站：母线作为变电站配电的骨干，连接变压器、断路器等设备。
● 开关设备：在开关设备系统中，母线帮助将电力分配到各个组件，确保安全可靠的运行。
在太阳能和风能应用中，母线有助于管理可再生能源发电的分配。它们处理高电流和最大限度减少能量损失的能力使它们成为效率至关重要的可再生能源装置的理想选择。
● 太阳能发电场：母线将太阳能电池板连接到逆变器和电池，有效分配所产生的电力。
● 风力涡轮机：在风能系统中，母线将涡轮发电机连接到电网或储能系统。
在工业设施中，母线用于向各种机器和设备分配电力。它们的高电流处理能力和节省空间的设计使其成为工厂、数据中心和大型商业建筑的首选。
● 制造工厂：母线用于向各种生产线和机器分配电力。
● 数据中心：在数据中心中，高电流和最小空间至关重要，母线提供了一种有效的电源管理方式。
母线在电池配电系统中也至关重要，特别是对于电动汽车 (EV) 和大规模储能应用。它们用于互连电池组，确保可靠、高效的电力流动。
示例：在电动汽车中，母线将电池单元连接到逆变器，确保电力均匀有效地分配。
● 铜母线：铜具有优异的导电性，是最常用的母线材料。它提供最小的能量损失并且非常耐用，使其成为高性能系统的理想选择。然而，与铝相比，铜更昂贵且更重。
● 铝母线：铝母线比铜母线更轻且更具成本效益。虽然它们的导电率稍低，但铝的重量较轻且成本较低，使其成为大型系统的流行选择，特别是在空间和预算有限的情况下。
● 扁平母线：此类母线呈矩形，具有较大的散热表面积。它们通常用于开关设备和工业机械。
● 圆形母线：此类母线用于需要灵活性和更高载流能力的应用。它们通常用于需要刚性和旋转的高电流应用。
● 柔性母线：非常适合不规则布局和狭小空间。它们的灵活性使它们更容易安装在具有复杂几何形状的环境中。
● 单相母线：这些母线用于需要单相电流的系统。它们通常有两个导体：一根火线和一根零线。
● 三相母线：三相母线用于工业系统，为电流的每相提供三个独立的导体。它们可以更有效地分配大量电力。
电气母线显着降低了配电系统的复杂性。通过将多个电气连接整合到一个中心集线器中，母线消除了对混乱的单根电线的需要。这种集中化使整个系统更清洁、更易于管理且更有组织性，特别是在工业设施或发电厂等大型设施中。
● 集中连接：母线为所有连接提供一个点，而不是单独连接每个设备，从而简化了安装和维护。
● 降低接线复杂性：有了母线，就不再需要大量电线，这使得系统的设计和维护变得更加简单。
电气母线的突出优点之一是能够以最小的损耗处理高电流。它们的大表面积使它们能够承载更多的电流，而不会出现明显的电阻或过热，从而使其成为高负载应用的理想选择。
● 低电阻：母线提供低阻抗路径，最大限度地减少电压降并减少能量损失。
● 最小的能量损失：其高效的设计可确保产生的大部分能量到达目的地，尤其是在高负载环境中。
与传统布线系统相比，母线结构紧凑、高效，节省了宝贵的空间并降低了成本。即使在复杂的系统中，它们的设计也可以实现更有组织、更高效的布局。
● 紧凑设计：母线比大束电缆所需的空间更小，从而可以更好地组织和利用空间。
● 经济高效的安装：与传统布线系统相比，由于需要更少的组件，因此安装更快、更经济。
电气母线提供灵活性，使您可以轻松调整或扩展系统。无论您是需要修改现有连接还是进行扩展以满足不断增长的电力需求，它们的模块化特性都可以轻松进行调整。
● 易于适应：随着需求的变化，母线可以轻松调整或重新配置，以适应新设备或附加电路。
● 可扩展：无论是扩建小型设施还是升级大型系统，母线都可以扩展以处理增加的配电，而无需进行重大重新设计。
母线提高了电气系统的安全性和可靠性。母线采用坚固的螺栓连接和坚固的结构，不易松动，并且能够承受高电流。
● 坚固的螺栓连接：与电缆不同，母线使用螺栓连接，可提供更安全、更可靠的电气连接。
● 改进的故障保护：发生故障时，母线可以比传统布线更有效地隔离故障电路，从而提供更好的保护，从而防止系统范围内的中断。
电气母线的最大缺点之一是前期成本较高。与传统布线系统不同，母线需要大量的初始投资。材料、制造工艺和安装可能更昂贵，尤其是铜母线，其价格高于铝母线。
● 前期投资：由于母线的材料和设计特殊，与标准布线相比，母线可能看起来成本更高。
● 材料和劳动力成本：铜作为优质导体，会显着增加成本。此外，安装需要熟练的劳动力，这增加了总体费用。
虽然母线通常易于安装，但某些配置（例如环形母线设置）可能在技术上要求很高。这些系统需要仔细规划，以确保最佳电流分布并避免循环电流等可能导致效率低下的问题。
● 环形母线系统：这些配置提供冗余，但设计和维护更加复杂。
● 专业知识：工程师需要确保系统的规模和配置正确，这需要特定的专业知识。
母线可能比传统接线更笨重，尤其是在高电流应用中。因此，较大的安装可能需要比电缆更多的物理空间。虽然母线通过整合多个连接来节省空间，但在较大的系统（例如工业环境中的系统）中，它们可能仍然需要相当大的空间。
● 大型系统：母线可能会占用更多空间，特别是在处理高电流或复杂设置时。
● 额外的支撑结构：一些母线系统，尤其是涉及铜的母线系统，可能需要额外的结构支撑以确保稳定性并避免下垂。
与布线系统相比，母线的维护成本相对较低，但某些配置，尤其是双母线系统，可能需要更多关注。这些系统涉及多个母线以实现冗余，需要定期检查以确保其正确、安全地运行。
● 频繁检查：双母线设置需要经常检查密封性和完整性，以避免出现任何故障。
● 磨损：随着时间的推移，即使维护良好的系统也会出现腐蚀或过热等问题，需要维护或更换零件。
设计母线系统时，必须考虑多个因素以确保最佳性能和安全性。平衡电流容量、热性能和空间效率至关重要。设计应处理所需的功率负载，同时最大限度地减少能量损失，确保系统即使在高电流下也能高效运行。
● 电流容量：母线必须能够承载所需的电流而不会产生过多的热量。这包括选择正确的材料并确保母线具有适当的尺寸和横截面积。
● 热性能：母线因电阻而发热。充分的冷却和散热对于防止过热是必要的。正确设计的母线可确保热量均匀分布，并且不会损害系统的安全。
● 空间效率：母线需要适合狭小的空间，特别是在工业或商业环境中。设计应优先考虑紧凑性，而不影响载流能力或热性能。
电气母线的安装涉及几个关键步骤，以确保系统功能正常且安全。该过程包括安装、接头组装以及与设备的连接。
● 安装：母线通常安装在绝缘体或支撑架上，确保它们保持牢固且间隔适当。安装系统必须足够稳定，以防止在负载下下垂或移动。
● 接头组装：连接母线时，必须仔细组装接头，以尽量减少电阻。常见的方法包括将母线端部用螺栓连接、夹紧或焊接在一起。必须施加适当的扭矩以确保连接紧密、牢固。
● 连接到设备：母线牢固安装和组装后，即可连接到变压器、开关设备或断路器等电气设备。这些连接需要经过精心设计，以应对电力负载并防止随着时间的推移而损坏。
虽然母线维护成本低，但定期监控对于确保其使用寿命和最佳性能至关重要。母线维护应遵循多种最佳实践。
● 热扫描：使用热成像仪扫描母排可以帮助识别潜在的热点，这可能表明连接松动或电阻过大。及早解决这些问题可以防止过热和系统故障。
● 螺栓紧固性检查：母线采用螺栓连接，随着时间的推移，螺栓可能会因热胀冷缩而松动。定期检查螺栓紧固度对于防止电气故障或危险的过热至关重要。
● 清洁和绝缘检查：灰尘和污染物会积聚在母线上，从而降低其效率和散热。定期清洁和检查绝缘状况有助于确保系统安全有效地运行。
选择母线时，要考虑的最关键因素之一是系统的电压和电流要求。母线必须能够安全地承载电力负载，而不会过热或电阻过大。了解系统的具体功率需求将有助于确定正确的材料和配置以获得最佳性能。
● 材料选择：如果您的系统需要高电流处理，铜通常是首选，因为它具有出色的导电性。然而，对于重量和成本是主要考虑因素的系统，铝可能是更好的选择，尽管其导电率稍低。
● 配置：根据系统需要单相电流还是三相电流，您需要选择满足所需配电需求的母线。三相母线通常具有较大的容量来处理较高的负载。
选择母线板时，空间和预算也很重要。虽然与传统布线系统相比，母线可以节省空间，但较大的安装（例如工业环境中的安装）可能需要具有更大横截面积的母线。
● 空间限制：对于狭小的空间，您可能需要选择紧凑的母线设计，例如柔性母线。另一方面，较大的安装可能会容纳刚性母线，这些母线可提供更高的电流容量，但会占用更多的空间。
● 成本考虑：铜母线通常比铝母线贵。虽然铜在导电性和散热方面具有卓越的性能，但铝是一种更具成本效益的解决方案，特别是对于大型系统。
母线用途广泛，可针对特定应用进行定制。无论您是在可再生能源系统、工业电力装置还是商业设施上工作，选择正确的母线都可以确保最大的效率和安全性。
● 可再生能源：对于太阳能或风力发电系统，柔性母线通常是最佳选择，因为它们具有适应性和处理波动电力负载的能力。
● 工业用途：在工厂或制造厂中，刚性铜母线非常适合向机械分配高电流，确保可靠性和耐用性。
● 商业系统：在商业建筑中，尤其是具有多个电路的商业建筑中，铝母线为高效配电提供了一种经济高效、轻便的解决方案。
电气母线在现代配电系统中发挥着至关重要的作用。它们提供了比传统布线更高效、更可靠且更具成本效益的替代方案。在设计配电系统时，无论是工厂、可再生能源设施还是数据中心，了解母线的优点至关重要。
母线具有高电流容量、空间效率和适应性，是任何现代电气装置的关键组件。通过考虑电力需求、空间和预算等因素，您可以选择理想的母线解决方案。
鸿茂 提供高品质电气母线，确保最佳性能和价值。他们的产品旨在满足各种应用的多样化需求，提供可靠、高效的配电解决方案。
答：电气母线是用于配电的金属条或棒。它们整合了系统中的电气连接，为传统布线提供了更高效、更节省空间的替代方案。
答：电气母线通过充当多个电路的中央集线器来分配电力。它们有效地传输高电流，最大限度地减少电力系统中的能量损失和热量产生。
答：电气母线因其高电流处理能力、紧凑的设计以及简化复杂配电系统的能力而常用于工业应用。
答：电气母线具有降低布线复杂性、提高空间利用率、高电流容量以及不断增长的系统的可扩展性等优点。
答：选择电气母线时，请考虑电压和电流要求、可用空间、材料（铜与铝）和预算等因素，以确保为您的系统提供最佳解决方案。
